उच्च मात्रा, सटीक प्लास्टिक भागों के उत्पादन के लिए इंजेक्शन मोल्डिंग सबसे व्यापक रूप से उपयोग की जाने वाली विनिर्माण प्रक्रियाओं में से एक है। ऑटोमोटिव घटकों और उपभोक्ता इलेक्ट्रॉनिक्स से लेकर चिकित्सा उपकरणों और घरेलू उत्पादों तक, इंजेक्शन मोल्डिंग निर्माताओं को जटिल, टिकाऊ और गुणवत्ता में सुसंगत भागों का उत्पादन करने की अनुमति देता है। यह समझना कि इंजेक्शन मोल्डिंग मशीन कैसे काम करती है, उन निर्माताओं, इंजीनियरों और व्यवसाय मालिकों के लिए महत्वपूर्ण है जो उत्पादन दक्षता को अनुकूलित करना, उत्पाद की गुणवत्ता में सुधार करना और सूचित निवेश निर्णय लेना चाहते हैं।

एक इंजेक्शन मोल्डिंग मशीन को प्लास्टिक सामग्री को पिघलाने, उसे एक सांचे में डालने, ठंडा करने और तैयार हिस्से को बाहर निकालने के लिए डिज़ाइन किया गया है। यह स्वचालित प्रक्रिया दोहराए जाने योग्य परिणामों के साथ उच्च मात्रा में उत्पादन को सक्षम बनाती है, जो इसे उन उद्योगों के लिए आदर्श बनाती है जो सटीकता और दक्षता की मांग करते हैं। इस लेख में, हम इंजेक्शन मोल्डिंग मशीन का चयन करते समय विचार करने के लिए कार्य सिद्धांतों, घटकों, प्रक्रिया चरणों, मशीन प्रकार, अनुप्रयोगों और कारकों का पता लगाएंगे। हम लागत और दक्षता निहितार्थों की भी जांच करेंगे और उन व्यवसायों के लिए मार्गदर्शन प्रदान करेंगे जो इस तकनीक को अपने संचालन में एकीकृत करना चाहते हैं।

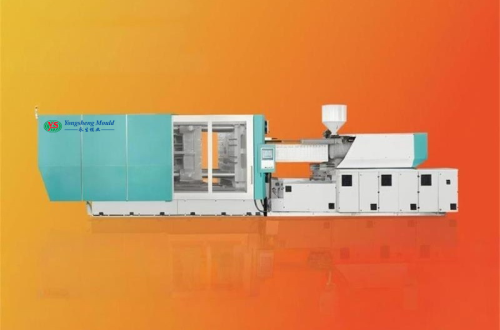

इंजेक्शन मोल्डिंग मशीन क्या है?

एक इंजेक्शन मोल्डिंग मशीन एक यांत्रिक उपकरण है जो प्लास्टिक के कच्चे माल को सटीक, तैयार घटकों में परिवर्तित करता है। यह कई एकीकृत प्रणालियों से बना है जो पिघलने, इंजेक्शन, शीतलन और भाग निष्कासन को स्वचालित रूप से निष्पादित करता है। मशीन लगातार आकार, आकार और गुणवत्ता के साथ हजारों या लाखों भागों का उत्पादन कर सकती है।

इंजेक्शन मोल्डिंग मशीनों का उपयोग विभिन्न उद्योगों में किया जाता है, जिनमें शामिल हैं:

• ऑटोमोटिव:  डैशबोर्ड, बंपर, क्लिप और पैनल

• उपभोक्ता इलेक्ट्रॉनिक्स:  हाउसिंग, कनेक्टर और सटीक घटक

• चिकित्सा उपकरण:  सीरिंज, सर्जिकल घटक और डिस्पोजेबल आइटम

• घरेलू सामान:  बरतन, खिलौने और पैकेजिंग

• औद्योगिक घटक:  गियर, फिटिंग और संरचनात्मक प्लास्टिक हिस्से

इंजेक्शन मोल्डिंग की बहुमुखी प्रतिभा इसे मशीन विनिर्देशों के आधार पर छोटे, जटिल घटकों से लेकर बड़ी, जटिल वस्तुओं तक के उत्पादों को संभालने की अनुमति देती है।

इंजेक्शन मोल्डिंग मशीन के मुख्य घटक

एक इंजेक्शन मोल्डिंग मशीन कैसे काम करती है इसे पूरी तरह से समझने के लिए, इसके मुख्य घटकों की जांच करना आवश्यक है। प्रत्येक घटक भाग की गुणवत्ता, सटीकता और दक्षता बनाए रखने के लिए महत्वपूर्ण है।

हूपर

हॉपर मशीन के शीर्ष पर स्थित एक फ़नल-आकार का कंटेनर है, जहां प्लास्टिक के छर्रे या दाने लोड किए जाते हैं। गुरुत्वाकर्षण कच्चे माल को पिघलने के लिए बैरल में भेजता है। कई हॉपर में फीडिंग तंत्र शामिल होते हैं जो बैरल में सामग्री के प्रवाह को नियंत्रित करते हैं, निरंतर और सुसंगत संचालन सुनिश्चित करते हैं।

बैरल और पेंच

बैरल के अंदर, एक घूमने वाला पेंच प्लास्टिक छर्रों को आगे बढ़ाता है। जैसे ही सामग्री बैरल के माध्यम से यात्रा करती है, यह बाहरी हीटरों द्वारा गर्म हो जाती है और घूमने वाले पेंच द्वारा उत्पन्न घर्षण होता है। यह दोहरी प्रक्रिया प्लास्टिक को पिघलाकर इंजेक्शन के लिए उपयुक्त एक समान, चिपचिपे तरल पदार्थ में बदल देती है।

इंजेक्शन चरण के दौरान स्क्रू प्लंजर के रूप में भी कार्य करता है। सामग्री आवश्यक पिघली हुई स्थिरता तक पहुंचने के बाद, स्क्रू प्लास्टिक को मोल्ड गुहा में इंजेक्ट करने के लिए आगे बढ़ता है। स्क्रू और बैरल का डिज़ाइन एक समान पिघलना सुनिश्चित करने और बिना पिघले छर्रों या चिपचिपाहट में विसंगतियों जैसे दोषों को रोकने के लिए महत्वपूर्ण है।

इंजेक्शन इकाई

इंजेक्शन इकाई पिघले हुए प्लास्टिक के मोल्ड गुहा में प्रवेश करते समय उसके प्रवाह और दबाव को नियंत्रित करने के लिए जिम्मेदार है। उच्च इंजेक्शन दबाव यह सुनिश्चित करता है कि पिघला हुआ प्लास्टिक मोल्ड के हर विवरण, यहां तक ​​कि जटिल ज्यामिति या जटिल डिज़ाइन को भी भर देता है। इंजेक्शन इकाई इंजेक्शन की गति पर सटीक नियंत्रण की भी अनुमति देती है, जो एक चिकनी सतह फिनिश प्राप्त करने और विकृति या खालीपन जैसे दोषों को कम करने के लिए महत्वपूर्ण है।

कीलक इकाई

क्लैंपिंग इकाई इंजेक्शन और कूलिंग के दौरान मोल्ड के आधे हिस्सों को एक साथ रखती है। इंजेक्टेड प्लास्टिक के उच्च दबाव का विरोध करने के लिए क्लैंपिंग बल पर्याप्त होना चाहिए। बहुत कम क्लैंपिंग बल के परिणामस्वरूप फ्लैश (मोल्ड से अतिरिक्त प्लास्टिक का रिसाव) हो सकता है, जबकि बहुत अधिक क्लैंपिंग बल मशीन या मोल्ड पर घिसाव का कारण बन सकता है। प्लास्टिक के जमने के बाद, क्लैम्पिंग इकाई भाग को बाहर निकालने की अनुमति देने के लिए खुलती है।

ढालना

मोल्ड भाग के अंतिम आकार को परिभाषित करता है और आमतौर पर स्टील या एल्यूमीनियम से बना होता है। इसमें दो हिस्से होते हैं: गुहा और कोर। सटीक भाग आयाम, उचित प्रवाह और लगातार शीतलन सुनिश्चित करने के लिए मोल्ड को सटीक रूप से इंजीनियर किया जाना चाहिए। मोल्ड डिज़ाइन न केवल अंतिम भाग की गुणवत्ता को प्रभावित करता है बल्कि उत्पादन प्रक्रिया के चक्र समय और दक्षता को भी प्रभावित करता है।

नोक

नोजल इंजेक्शन यूनिट को मोल्ड से जोड़ता है। इसे पिघले हुए प्लास्टिक को बिना किसी रिसाव के मोल्ड गुहा में आसानी से प्रवाहित करने की अनुमति देनी चाहिए। दबाव हानि को कम करने और एक सुसंगत इंजेक्शन पैटर्न सुनिश्चित करने के लिए नोजल डिज़ाइन महत्वपूर्ण है।

शीतलन प्रणाली

एक बार साँचा भर जाने के बाद, प्लास्टिक को जमना होगा। अधिकांश सांचों में शीतलन चैनल शामिल होते हैं जिनके माध्यम से पानी या अन्य शीतलक प्रसारित होता है। यह प्रणाली पिघले हुए प्लास्टिक से गर्मी को कुशलतापूर्वक हटा देती है, चक्र के समय को कम करती है और विकृत होने या सिकुड़न को रोकती है। उचित शीतलन यह सुनिश्चित करता है कि भाग अपने इच्छित आयामों को बनाए रखता है और सतह की गुणवत्ता बनाए रखता है।

इजेक्शन सिस्टम

ठंडा होने के बाद, मोल्ड खुल जाता है, और इजेक्शन सिस्टम तैयार हिस्से को हटा देता है। भाग की ज्यामिति के आधार पर इजेक्टर पिन, प्लेट या एयर ब्लास्ट का उपयोग किया जाता है। भाग या मोल्ड को क्षति से बचाने के लिए इजेक्शन को नियंत्रित किया जाना चाहिए।

इंजेक्शन मोल्डिंग प्रक्रिया चरण दर चरण

इंजेक्शन मोल्डिंग एक बहु-चरणीय प्रक्रिया है। प्रत्येक चरण को समझने से यह समझाने में मदद मिलती है कि मशीन सटीक और दोहराने योग्य भागों का उत्पादन करने के लिए कैसे काम करती है।

खिला

प्लास्टिक छर्रों को हॉपर में लोड किया जाता है, फिर गुरुत्वाकर्षण द्वारा बैरल में निर्देशित किया जाता है। पेंच घूमना शुरू कर देता है, घर्षणात्मक गर्मी लगाते हुए छर्रों को आगे बढ़ाता है।

गलन

जैसे ही छर्रे बैरल के माध्यम से यात्रा करते हैं, बैरल हीटर से गर्मी और घर्षण प्लास्टिक को एक समान चिपचिपे तरल पदार्थ में पिघला देता है। बिना पिघले कणों, खराब सतह फिनिश, या कमजोर यांत्रिक गुणों जैसे दोषों को रोकने के लिए उचित पिघलना महत्वपूर्ण है।

इंजेक्शन

पिघले हुए प्लास्टिक को उच्च दबाव के तहत मोल्ड गुहा में इंजेक्ट किया जाता है। इंजेक्शन इकाई को साँचे के प्रत्येक समोच्च को भरने के लिए पर्याप्त बल प्रदान करना चाहिए। दोषों को कम करने और जटिल विवरणों की उचित प्रतिकृति सुनिश्चित करने के लिए इंजेक्शन की गति और दबाव को सावधानीपूर्वक नियंत्रित किया जाता है।

शीतलक

एक बार जब मोल्ड गुहा भर जाता है, तो प्लास्टिक ठंडा और ठोस हो जाता है। मोल्ड के भीतर शीतलन चैनल गर्मी को कुशलतापूर्वक हटाने के लिए पानी या अन्य शीतलक प्रसारित करते हैं। आयामी स्थिरता बनाए रखने, चक्र समय को कम करने और भाग दोषों को कम करने के लिए शीतलन आवश्यक है।

साँचे का खुलना

प्लास्टिक के पर्याप्त रूप से ठंडा हो जाने के बाद, क्लैंपिंग यूनिट मोल्ड को खोलती है। नवगठित भाग को विकृत होने से बचाने के लिए उद्घाटन को नियंत्रित किया जाना चाहिए।

बेदख़ल

इजेक्शन प्रणाली ठोस भाग को मोल्ड गुहा से बाहर धकेलती है। भाग को सुरक्षित रूप से हटाने के लिए पिन, प्लेट या एयर ब्लास्ट का उपयोग किया जाता है। एक बार बाहर निकलने के बाद, मशीन अगले चक्र के लिए तैयार हो जाती है।

इंजेक्शन मोल्डिंग मशीनों के प्रकार

इंजेक्शन मोल्डिंग मशीनों को उनके ड्राइव सिस्टम के आधार पर वर्गीकृत किया गया है:

हाइड्रोलिक मशीनें

हाइड्रोलिक मशीनें क्लैम्पिंग और इंजेक्शन इकाइयों को शक्ति देने के लिए द्रव दबाव का उपयोग करती हैं। वे मजबूत हैं, बड़े हिस्से बनाने में सक्षम हैं और उच्च दबाव वाले अनुप्रयोगों के लिए उपयुक्त हैं। हाइड्रोलिक मशीनों की शुरुआती लागत आम तौर पर कम होती है लेकिन वे अधिक ऊर्जा की खपत करती हैं और अधिक रखरखाव की आवश्यकता होती है।

इलेक्ट्रिक मशीनें

इलेक्ट्रिक मशीनें इंजेक्शन, क्लैम्पिंग और इजेक्शन को नियंत्रित करने के लिए सर्वो मोटर्स का उपयोग करती हैं। वे हाइड्रोलिक मशीनों की तुलना में सटीक, ऊर्जा-कुशल और शांत हैं। इलेक्ट्रिक मशीनें छोटे प्लास्टिक घटकों या इलेक्ट्रॉनिक्स जैसे उच्च परिशुद्धता अनुप्रयोगों के लिए आदर्श हैं।

हाइब्रिड मशीनें

हाइब्रिड मशीनें हाइड्रोलिक और इलेक्ट्रिक ड्राइव को जोड़ती हैं। वे ऊर्जा दक्षता और परिशुद्धता के साथ उच्च क्लैंपिंग बल को संतुलित करते हैं, जिससे वे विभिन्न उत्पादन आवश्यकताओं के लिए बहुमुखी बन जाते हैं।

मशीन के प्रदर्शन को प्रभावित करने वाले कारक

कई कारक इंजेक्शन मोल्डिंग दक्षता और भाग की गुणवत्ता को प्रभावित करते हैं। क्लैंपिंग बल अधिकतम भाग आकार और दबाव क्षमता निर्धारित करता है। शॉट का आकार प्रति चक्र इंजेक्ट किए गए प्लास्टिक की मात्रा को परिभाषित करता है। सामग्री का प्रकार पिघलने के तापमान और चिपचिपाहट को प्रभावित करता है। चक्र समय, जिसमें इंजेक्शन, कूलिंग और इजेक्शन शामिल है, उत्पादन गति को प्रभावित करता है। मोल्ड डिज़ाइन गर्मी हटाने, प्रवाह स्थिरता और अंतिम भाग की गुणवत्ता को प्रभावित करता है।

सभी उद्योगों में अनुप्रयोग

इंजेक्शन मोल्डिंग मशीनें विविध उद्योगों की सेवा करती हैं। ऑटोमोटिव निर्माता इनका उपयोग डैशबोर्ड, बंपर और क्लिप के लिए करते हैं। इलेक्ट्रॉनिक्स कंपनियाँ केसिंग, कनेक्टर और बाड़े का उत्पादन करती हैं। चिकित्सा अनुप्रयोगों में सीरिंज, सर्जिकल घटक और डिस्पोजेबल उपकरण शामिल हैं। घरेलू सामान, खिलौने और गियर या फिटिंग जैसे औद्योगिक हिस्से भी इंजेक्शन मोल्डिंग पर निर्भर करते हैं। इसकी बहुमुखी प्रतिभा छोटे, विस्तृत भागों से लेकर बड़े उच्च-मात्रा वाले घटकों तक उत्पादन की अनुमति देती है।

सही इंजेक्शन मोल्डिंग मशीन का चयन

उपयुक्त मशीन का चयन करने में उत्पादन की मात्रा, भाग का आकार, जटिलता और सामग्री के प्रकार का मूल्यांकन शामिल है। छोटी मशीनें कम मात्रा या प्रोटोटाइप उत्पादन के लिए आदर्श होती हैं, जबकि बड़ी मशीनें उच्च मात्रा और बड़े घटकों को संभालती हैं। ऊर्जा दक्षता, रखरखाव और सहायता सेवाओं पर विचार करें। इलेक्ट्रिक मशीनें ऊर्जा पर सटीकता और लागत बचत प्रदान करती हैं, हाइड्रोलिक मशीनें भारी-भरकम अनुप्रयोगों के लिए उपयुक्त हैं, और हाइब्रिड मशीनें मिश्रित उत्पादन आवश्यकताओं के लिए संतुलन प्रदान करती हैं।

निष्कर्ष

एक इंजेक्शन मोल्डिंग मशीन कच्चे प्लास्टिक को नियंत्रित पिघलने, इंजेक्शन, कूलिंग और इजेक्शन के माध्यम से उच्च गुणवत्ता वाले, सटीक भागों में परिवर्तित करती है। कार्य सिद्धांत, घटकों और प्रदर्शन को प्रभावित करने वाले कारकों को समझना उन निर्माताओं के लिए आवश्यक है जिनका लक्ष्य उत्पादकता को अनुकूलित करना और लगातार गुणवत्ता बनाए रखना है।

उच्च गुणवत्ता, कुशल इंजेक्शन मोल्डिंग मशीन चाहने वाले व्यवसायों के लिए, Taizhou Huangyan Yongsheng Mold इंडस्ट्री कंपनी लिमिटेड आधुनिक विनिर्माण के लिए तैयार उन्नत समाधान प्रदान करती है। उनकी मशीनें सटीकता, विश्वसनीयता और दीर्घकालिक दक्षता सुनिश्चित करती हैं, जिससे निर्माताओं को लगातार गुणवत्ता के साथ उत्पादन मांगों को पूरा करने में मदद मिलती है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: इंजेक्शन मोल्डिंग मशीन कैसे काम करती है?
उत्तर: यह प्लास्टिक के छर्रों को पिघलाता है, पिघले हुए प्लास्टिक को एक सांचे में डालता है, उसे ठंडा करता है और तैयार हिस्से को बाहर निकाल देता है।

प्रश्न: किस प्रकार की इंजेक्शन मोल्डिंग मशीनें मौजूद हैं?
ए: हाइड्रोलिक, इलेक्ट्रिक और हाइब्रिड मशीनें, प्रत्येक परिशुद्धता, ऊर्जा दक्षता और बल की अलग-अलग डिग्री प्रदान करती हैं।

प्रश्न: इंजेक्शन मोल्डिंग में भाग की गुणवत्ता को कौन से कारक प्रभावित करते हैं?
ए: क्लैंपिंग बल, शॉट आकार, चक्र समय, मोल्ड डिजाइन, और सामग्री प्रकार सटीकता और दोहराव को प्रभावित करते हैं।

प्रश्न: क्या इंजेक्शन मोल्डिंग मशीनें विभिन्न प्लास्टिक को संसाधित कर सकती हैं?
उत्तर: हां, वे एबीएस, पॉलीप्रोपाइलीन और इंजीनियरिंग प्लास्टिक सहित थर्मोप्लास्टिक्स की एक विस्तृत श्रृंखला को संभाल सकते हैं।
