يعد القولبة بالحقن إحدى عمليات التصنيع الأكثر استخدامًا على نطاق واسع لإنتاج أجزاء بلاستيكية دقيقة وكبيرة الحجم. من مكونات السيارات والإلكترونيات الاستهلاكية إلى الأجهزة الطبية والمنتجات المنزلية، تسمح قوالب الحقن للمصنعين بإنتاج أجزاء معقدة ومتينة ومتسقة من حيث الجودة. يعد فهم كيفية عمل آلة التشكيل بالحقن أمرًا بالغ الأهمية للمصنعين والمهندسين وأصحاب الأعمال الذين يرغبون في تحسين كفاءة الإنتاج وتحسين جودة المنتج واتخاذ قرارات استثمارية مستنيرة.

ان تم تصميم آلة التشكيل بالحقن لإذابة المواد البلاستيكية، وحقنها في القالب، وتبريدها، وإخراج الجزء النهائي. تتيح هذه العملية الآلية إنتاجًا بكميات كبيرة مع نتائج قابلة للتكرار، مما يجعلها مثالية للصناعات التي تتطلب الدقة والكفاءة. في هذه المقالة، سوف نستكشف مبادئ العمل والمكونات ومراحل العملية وأنواع الآلات والتطبيقات والعوامل التي يجب مراعاتها عند اختيار آلة التشكيل بالحقن. سنقوم أيضًا بدراسة الآثار المترتبة على التكلفة والكفاءة وتقديم التوجيه للشركات التي تتطلع إلى دمج هذه التكنولوجيا في عملياتها.

ما هي آلة صب الحقن؟

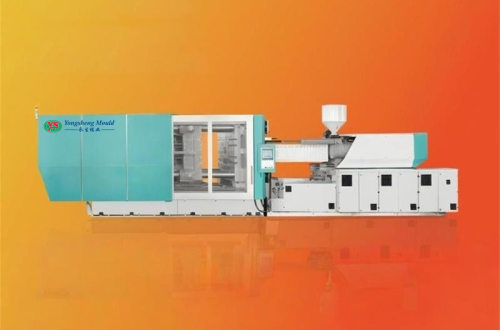

ان آلة التشكيل بالحقن هي جهاز ميكانيكي يحول المواد الخام البلاستيكية إلى مكونات دقيقة وجاهزة. وهي مكونة من أنظمة متكاملة متعددة تقوم بإجراء الصهر والحقن والتبريد وإخراج الأجزاء تلقائيًا. يمكن للآلة إنتاج آلاف أو ملايين الأجزاء ذات الحجم والشكل والجودة المتسقة.

تستخدم آلات القولبة بالحقن في العديد من الصناعات، بما في ذلك:

• السيارات:  لوحات العدادات، والمصدات، والمشابك، والألواح

• الإلكترونيات الاستهلاكية:  العلب والموصلات والمكونات الدقيقة

• الأجهزة الطبية:  المحاقن، والمكونات الجراحية، والمواد التي يمكن التخلص منها

• السلع المنزلية:  أدوات المطبخ، ولعب الأطفال، والتغليف

• المكونات الصناعية:  التروس والتجهيزات والأجزاء البلاستيكية الهيكلية

يتيح تعدد استخدامات القولبة بالحقن التعامل مع منتجات تتراوح من المكونات الصغيرة المعقدة إلى العناصر الكبيرة والمعقدة، اعتمادًا على مواصفات الماكينة.

المكونات الرئيسية لآلة التشكيل بالحقن

لفهم كيفية عمل آلة التشكيل بالحقن بشكل كامل، من الضروري فحص مكوناتها الأساسية. يعد كل مكون أمرًا بالغ الأهمية للحفاظ على جودة الجزء ودقته وكفاءته.

هوبر

القادوس عبارة عن حاوية على شكل قمع تقع في الجزء العلوي من الماكينة، حيث يتم تحميل الكريات أو الحبيبات البلاستيكية. تعمل الجاذبية على تغذية المادة الخام إلى البرميل من أجل الذوبان. تتضمن العديد من القواديس آليات تغذية تنظم تدفق المواد إلى البرميل، مما يضمن التشغيل المستمر والمتسق.

برميل والمسمار

داخل البرميل، يقوم المسمار الدوار بتحريك الكريات البلاستيكية للأمام. عندما تنتقل المادة عبر البرميل، يتم تسخينها بواسطة سخانات خارجية والاحتكاك الناتج عن المسمار الدوار. تعمل هذه العملية المزدوجة على إذابة البلاستيك وتحويله إلى سائل لزج موحد مناسب للحقن.

يعمل المسمار أيضًا كمكبس أثناء مرحلة الحقن. بعد أن تصل المادة إلى قوام الذوبان المطلوب، يتحرك المسمار للأمام لحقن البلاستيك في تجويف القالب. يعد تصميم البرغي والبرميل أمرًا بالغ الأهمية لضمان ذوبان موحد ومنع العيوب مثل الكريات غير المنصهرة أو عدم الاتساق في اللزوجة.

وحدة الحقن

وحدة الحقن مسؤولة عن التحكم في تدفق وضغط البلاستيك المنصهر عند دخوله إلى تجويف القالب. يضمن ضغط الحقن العالي أن يملأ البلاستيك المنصهر كل تفاصيل القالب، حتى الأشكال الهندسية المعقدة أو التصميمات المعقدة. تسمح وحدة الحقن أيضًا بالتحكم الدقيق في سرعة الحقن، وهو أمر بالغ الأهمية لتحقيق تشطيب سطح أملس وتقليل العيوب مثل الاعوجاج أو الفراغات.

وحدة لقط

تعمل وحدة التثبيت على تثبيت نصف القالب معًا أثناء الحقن والتبريد. يجب أن تكون قوة التثبيت كافية لمقاومة الضغوط العالية للبلاستيك المحقون. يمكن أن تؤدي قوة التثبيت المنخفضة جدًا إلى حدوث وميض (تسرب البلاستيك الزائد من القالب)، في حين أن القوة الزائدة يمكن أن تسبب تآكل الآلة أو القالب. بعد أن يتصلب البلاستيك، تفتح وحدة التثبيت للسماح بإخراج الجزء.

قالب

يحدد القالب الشكل النهائي للجزء وعادة ما يكون مصنوعًا من الفولاذ أو الألومنيوم. يتكون من نصفين: التجويف واللب. يجب أن يتم تصميم القالب بدقة لضمان أبعاد الأجزاء الدقيقة والتدفق المناسب والتبريد المتسق. لا يؤثر تصميم القالب على جودة الجزء النهائي فحسب، بل يؤثر أيضًا على وقت الدورة وكفاءة عملية الإنتاج.

فوهة

تقوم الفوهة بتوصيل وحدة الحقن بالقالب. يجب أن يسمح للبلاستيك المنصهر بالتدفق بسلاسة إلى تجويف القالب دون تسرب. يعد تصميم الفوهة مهمًا لتقليل فقدان الضغط وضمان نمط حقن ثابت.

نظام التبريد

بمجرد ملء القالب، يجب أن يتصلب البلاستيك. تشتمل معظم القوالب على قنوات تبريد يتم من خلالها تدوير الماء أو سائل تبريد آخر. يقوم هذا النظام بإزالة الحرارة من البلاستيك المنصهر بكفاءة، مما يقلل من وقت الدورة ويمنع الالتواء أو الانكماش. يضمن التبريد المناسب احتفاظ الجزء بأبعاده المقصودة ويحافظ على جودة السطح.

نظام الطرد

بعد التبريد، يتم فتح القالب، ويقوم نظام الطرد بإزالة الجزء النهائي. يتم استخدام دبابيس القاذف أو الألواح أو نفخات الهواء اعتمادًا على هندسة الجزء. يجب التحكم في القذف لمنع تلف الجزء أو القالب.

عملية صب الحقن خطوة بخطوة

عملية الحقن هي عملية متعددة الخطوات. يساعد فهم كل مرحلة في شرح كيفية عمل الآلة لإنتاج أجزاء دقيقة وقابلة للتكرار.

تغذية

يتم تحميل الكريات البلاستيكية في القادوس، ثم يتم توجيهها إلى البرميل عن طريق الجاذبية. يبدأ المسمار في الدوران، مما يؤدي إلى تحريك الكريات للأمام أثناء تطبيق حرارة الاحتكاك.

ذوبان

أثناء انتقال الكريات عبر البرميل، تعمل الحرارة الناتجة عن سخانات البرميل والاحتكاك على إذابة البلاستيك وتحويله إلى سائل لزج موحد. يعد الذوبان المناسب أمرًا بالغ الأهمية لمنع حدوث عيوب مثل الجسيمات غير المنصهرة، أو سوء تشطيب السطح، أو الخواص الميكانيكية الضعيفة.

حقن

يتم حقن البلاستيك المنصهر في تجويف القالب تحت ضغط عالٍ. يجب أن توفر وحدة الحقن قوة كافية لملء كل محيط القالب. يتم التحكم في سرعة الحقن والضغط بعناية لتقليل العيوب وضمان النسخ المتماثل للتفاصيل المعقدة.

تبريد

بمجرد ملء تجويف القالب، يبرد البلاستيك ويتصلب. تعمل قنوات التبريد داخل القالب على توزيع الماء أو المبردات الأخرى لإزالة الحرارة بكفاءة. يعد التبريد أمرًا ضروريًا للحفاظ على استقرار الأبعاد وتقليل وقت الدورة وتقليل عيوب الأجزاء.

فتح القالب

بعد أن يبرد البلاستيك بدرجة كافية، تفتح وحدة التثبيت القالب. يجب التحكم في الفتحة لتجنب تشوه الجزء المشكل حديثًا.

طرد

يقوم نظام الطرد بدفع الجزء المتصلب خارج تجويف القالب. يتم استخدام الدبابيس أو الألواح أو نفخات الهواء لإزالة الجزء بأمان. بمجرد إخراجها، تصبح الآلة جاهزة للدورة التالية.

أنواع ماكينات القولبة بالحقن

يتم تصنيف آلات القولبة بالحقن بناءً على نظام التشغيل الخاص بها:

الآلات الهيدروليكية

تستخدم الآلات الهيدروليكية ضغط السوائل لتشغيل وحدات التثبيت والحقن. فهي قوية، وقادرة على إنتاج أجزاء كبيرة، ومناسبة لتطبيقات الضغط العالي. تتميز الآلات الهيدروليكية عمومًا بتكاليف أولية أقل ولكنها تستهلك المزيد من الطاقة وتتطلب المزيد من الصيانة.

الآلات الكهربائية

تستخدم الآلات الكهربائية محركات مؤازرة للتحكم في الحقن والتثبيت والإخراج. فهي دقيقة، وموفرة للطاقة، وأكثر هدوءًا من الآلات الهيدروليكية. تعتبر الآلات الكهربائية مثالية للتطبيقات عالية الدقة، مثل المكونات البلاستيكية الصغيرة أو الأجهزة الإلكترونية.

الآلات الهجينة

تجمع الآلات الهجينة بين المحركات الهيدروليكية والكهربائية. إنها توازن بين قوة التثبيت العالية وكفاءة الطاقة والدقة، مما يجعلها متعددة الاستخدامات لتلبية متطلبات الإنتاج المختلفة.

العوامل المؤثرة على أداء الآلة

هناك عدة عوامل تؤثر على كفاءة صب الحقن وجودة الجزء. تحدد قوة التثبيت الحد الأقصى لحجم الجزء وسعة الضغط. يحدد حجم اللقطة حجم البلاستيك المحقون في كل دورة. يؤثر نوع المادة على درجة حرارة الانصهار واللزوجة. يؤثر وقت الدورة، الذي يشمل الحقن والتبريد والإخراج، على سرعة الإنتاج. يؤثر تصميم القالب على إزالة الحرارة، واتساق التدفق، وجودة الجزء النهائي.

التطبيقات عبر الصناعات

تخدم آلات القولبة بالحقن صناعات متنوعة. يستخدمها مصنعو السيارات في لوحات العدادات والمصدات والمشابك. تنتج شركات الإلكترونيات الأغلفة والموصلات والمرفقات. تشمل التطبيقات الطبية المحاقن والمكونات الجراحية والأجهزة التي تستخدم لمرة واحدة. تعتمد السلع المنزلية ولعب الأطفال والأجزاء الصناعية مثل التروس أو التركيبات أيضًا على قولبة الحقن. يسمح تعدد استخداماته بالإنتاج بدءًا من الأجزاء الصغيرة المفصلة وحتى المكونات الكبيرة ذات الحجم الكبير.

اختيار آلة التشكيل بالحقن المناسبة

يتضمن اختيار الآلة المناسبة تقييم حجم الإنتاج وحجم الجزء والتعقيد ونوع المادة. تعتبر الآلات الصغيرة مثالية لإنتاج كميات صغيرة أو نماذج أولية، بينما تتعامل الآلات الكبيرة مع المكونات كبيرة الحجم والكبيرة. النظر في كفاءة الطاقة، والصيانة، وخدمات الدعم. توفر الآلات الكهربائية الدقة والتوفير في تكلفة الطاقة، كما أن الآلات الهيدروليكية مناسبة لتطبيقات الخدمة الشاقة، وتوفر الآلات الهجينة التوازن لاحتياجات الإنتاج المختلطة.

خاتمة

تقوم آلة التشكيل بالحقن بتحويل البلاستيك الخام إلى أجزاء دقيقة وعالية الجودة من خلال الصهر والحقن والتبريد والإخراج المتحكم فيه. يعد فهم مبدأ العمل والمكونات والعوامل التي تؤثر على الأداء أمرًا ضروريًا للمصنعين الذين يهدفون إلى تحسين الإنتاجية والحفاظ على الجودة المتسقة.

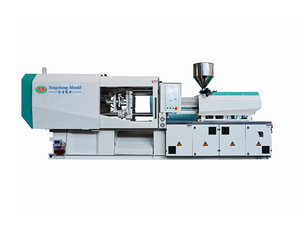

بالنسبة للشركات التي تبحث عن آلات قولبة بالحقن عالية الجودة وفعالة، توفر شركة Taizhou Huangyan Yongsheng Mould Industry Co., Ltd. حلولًا متقدمة مصممة خصيصًا للتصنيع الحديث. وتضمن أجهزتهم الدقة والموثوقية والكفاءة على المدى الطويل، مما يساعد الشركات المصنعة على تلبية متطلبات الإنتاج بجودة ثابتة.

التعليمات

س: كيف تعمل آلة التشكيل بالحقن؟
ج: يقوم بإذابة الكريات البلاستيكية، وحقن البلاستيك المنصهر في قالب، وتبريده، وإخراج الجزء النهائي.

س: ما هي أنواع آلات القولبة بالحقن الموجودة؟
ج: الآلات الهيدروليكية والكهربائية والهجينة، تقدم كل منها درجات متفاوتة من الدقة وكفاءة الطاقة والقوة.

س: ما هي العوامل التي تؤثر على جودة الجزء في قولبة الحقن؟
ج: قوة التثبيت، حجم اللقطة، وقت الدورة، تصميم القالب، ونوع المادة تؤثر على الدقة والتكرار.

س: هل يمكن لآلات القولبة بالحقن معالجة المواد البلاستيكية المختلفة؟
ج: نعم، يمكنهم التعامل مع مجموعة واسعة من اللدائن الحرارية، بما في ذلك ABS والبولي بروبيلين واللدائن الهندسية.
